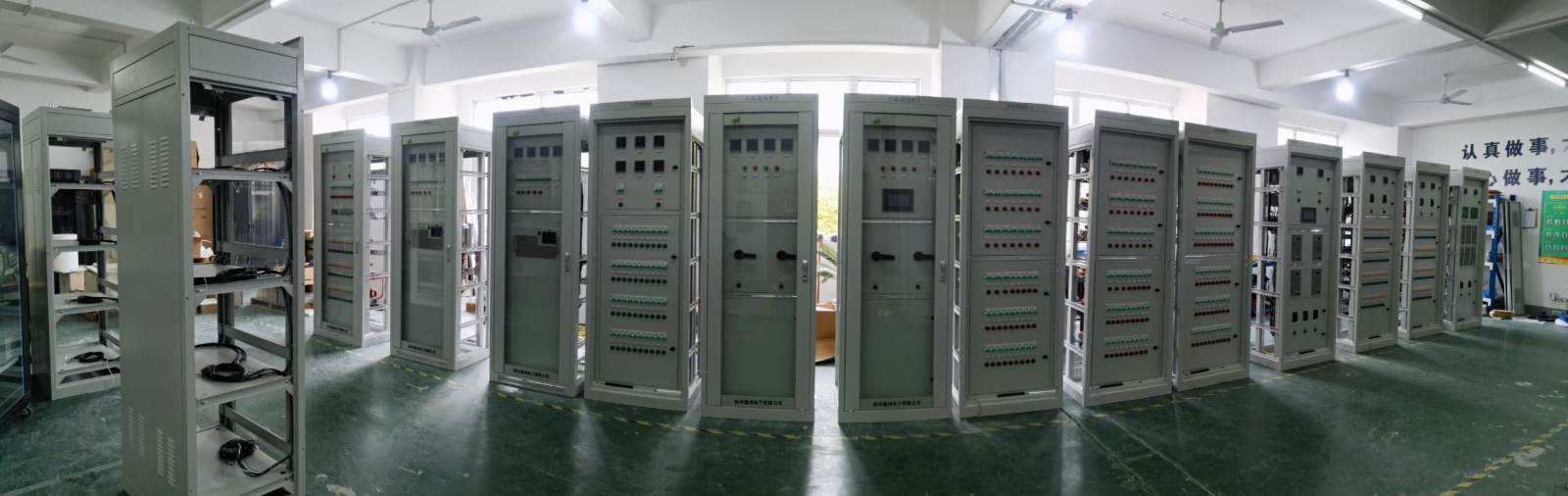

直流屏常見于電力系統中，為一級供配電系統中的斷路器提供分、合閘電源以及二次回路中的控制、信號、保護、通訊和故障照明等提供穩定的直流電源。
調試方法如下：
?

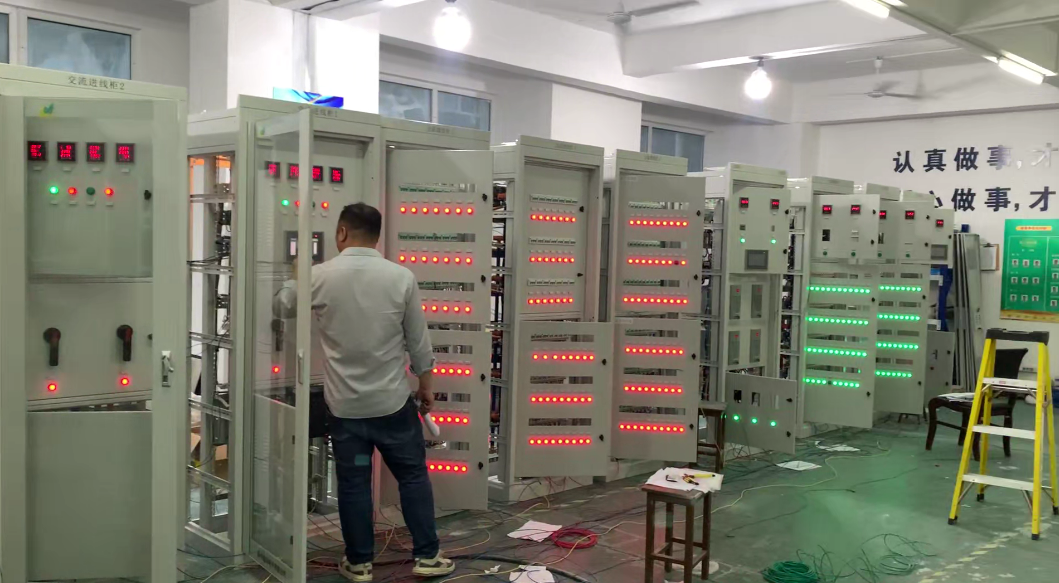

一、首先檢查一次和二次回路接線是否正確，主要是查致命錯誤，比如弱點接口接上強電，應接入直流信號卻接入交流信號，注意檢查短路問題。
?
二、斷開所有的斷路器和保險，接通交流電源，測試交流雙電源切換裝置是否工作正常，雙電源切換裝置的下口電壓是否正常。
?
三、交流部分測試正常后，依次閉合充電模塊的交流開關，觀察模塊是否正常啟動并測量模塊輸出電壓和極性。
?
四、充電模塊啟動正常并輸出電壓和極性正確后，接通電池組開關及各母線開關，測量電池組開關下口、合母、控母電壓和極性是否正確，并觀察電壓表計是否方向打翻。
五、一次接通饋出開關，分別測量饋出開關對應的端子電壓和電壓極性是否正確。
上述內容為一次回路的調試，上述步驟測量調試完畢后，接通監控電源。
六、監控上電后，觀察監控顯示是否正常和各個檢測模塊是否工作正常。
七、監控裝置通電正常后，首先查看監控顯示器上的報警信息，如果有報警信息，則按照?qǐng)?bào)警信息查找相關問題，如沒有，則查看監控裝置顯示的電壓值、帶上負載的電流值、開關量信息等。

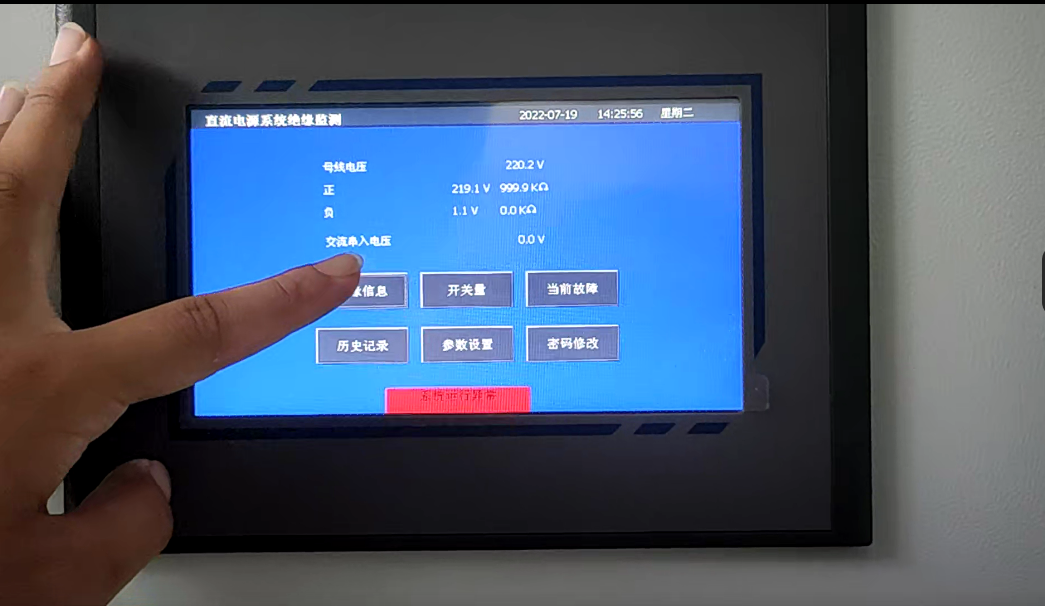

八、監控上的主要模擬量、開關量信息經查看并測試正常后，開始測試直流母線的絕緣報警及支路接地阻值，一般220V系統可以用25-100K電阻測試，110V系統可以用7-100K測試。
九、電池巡檢測試，最好將規定路數的電池都接入電池巡檢，測試整體性能，如現場條件不夠，可以拿單節電池依次測試。
十、檢查元器件安裝緊固、導線與元器件工藝。
